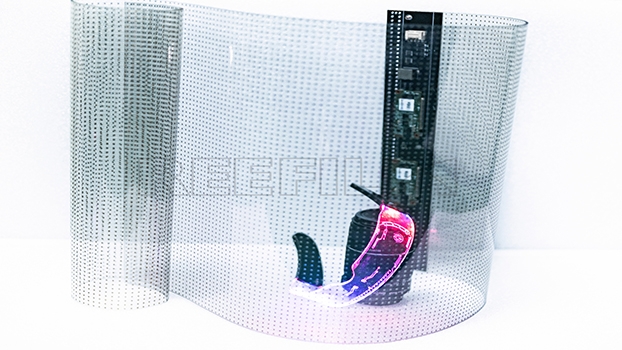

LED晶膜屏采用灯驱分离的设计,这种结构在多个方面提供了显著的好处,特别是针对高性能和长寿命的应用场景。以下是灯驱分离设计的主要优势:
1. 散热效率提升:
当LED灯与驱动芯片分离安装时,每个组件都能得到更好的散热条件。由于LED灯和驱动IC工作时都会产生热量,分开安装可以避免热量集中,从而有效降低温度,延长设备的使用寿命并保持稳定的显示效果。
2. 增加布线面积:
LED屏幕点间距越小,PCB(印刷电路板)上的走线难度越大。灯驱分离设计允许LED灯和驱动IC分别布局在不同的PCB上,这样可以增加布线面积,简化电路设计,确保信号传输的稳定性和完整性。
3. 维护便利性提高:
分离式设计使得故障定位和更换更加容易。如果驱动IC出现问题,只需要更换驱动板,而无需更换整个显示模块,这降低了维护成本和时间消耗。同样,如果LED灯损坏,可以单独替换,而不必担心影响到驱动电路。
4. 优化显示性能:
灯驱分离减少了驱动IC热量对LED灯的影响,避免了因过热导致的LED颜色变化或显示异常,从而保证了屏幕的一致性和色彩准确性。
5. 提升系统稳定性:
分离设计有助于减少电磁干扰(EMI),因为驱动电路的高频信号不会直接与敏感的LED元件相邻,这有助于保持整个系统的稳定运行。
然而,灯驱分离设计也可能带来一些额外的成本,比如需要更多的PCB板和连接器,以及可能稍微复杂一点的组装过程。但总体而言,对于追求高质量、高可靠性和易于维护的LED晶膜屏应用,这些额外投入通常是值得的。
